DEK-Achsen-Steifigkeits-Kit für EQ8/EQ8-R

Die Hersteller-Wellen in allen EQ8-Montierungstypen haben einen Außendurchmesser von 55 mm und sind aus gedrehtem Aluminium gefertigt. Die Wellenlager bestehen aus einem Paar gegenüberliegender Kegelrollenlager, die durch eine M54 x 1 mm große Ringmutter aus Gusseisen vorgespannt sind. Diese sind mit Spiel an den Wellen montiert. Die Hersteller-Lager sind von handelsüblicher Qualität, bei denen der Rundlauffehler des Innenrings bis zu 25 Mikrometer betragen können.

Die Summe aus Lager-/Wellenspiel und Rundlauffehler des Innenrings führt zu einer inakzeptablen Verschiebung des DEK-Schneckenrads relativ zum Schneckengetriebe, ohne den tatsächlichen Rundlauffehler des Schneckenrad-Zusammenbaus selbst zu berücksichtigen.

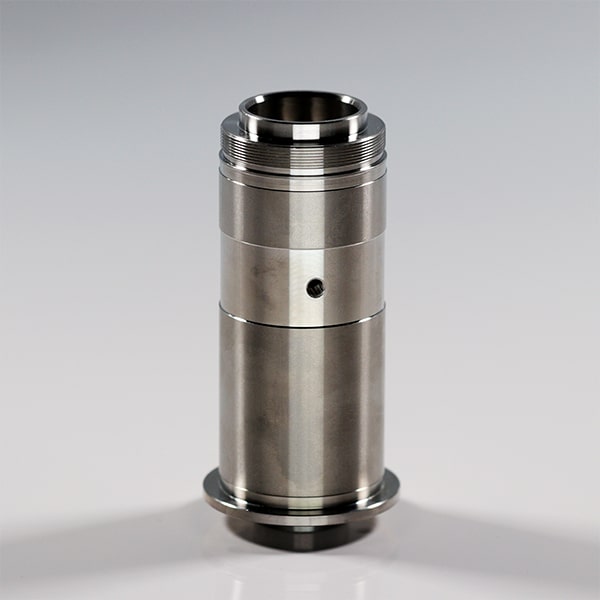

Die Ersatz-DEK-Welle von SAE hat nahezu identische Abmessungen, wird jedoch aus rostfreiem Stahl der Güteklasse 304 gedreht und dann zylindrisch geschliffen. Sie hat die dreifache Torsionssteifigkeit des Hersteller-Aluminiumteils, was dazu beiträgt, die maximale Nutzlast zu erhöhen.

Die Passung zum Innendurchmesser der Wellenlager ist eine Übergangspassung, keine spielfreie Passung. Der Durchmesser des engsten Abschnitts der Innenbohrung durch die Welle wird vergrößert, um das Durchführen von USB-Steckergehäusen des Typs B durch die Halterung zu erleichtern.

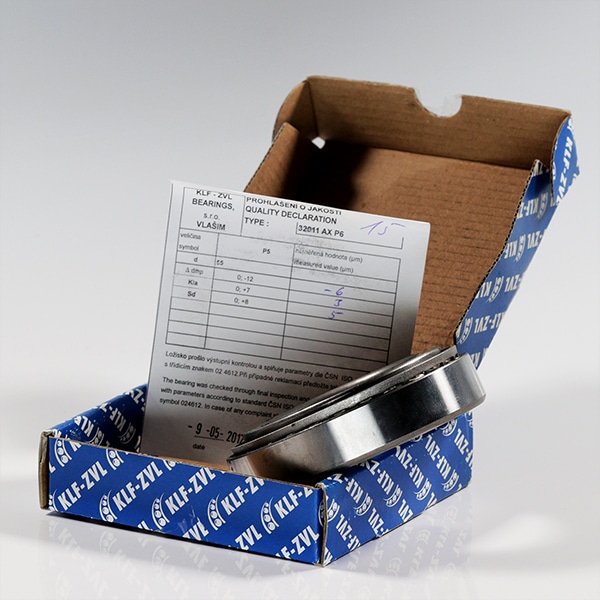

Die von SAE gelieferten Wellenlager der Güteklasse P5 reduzieren den maximal zulässigen Rundlauffehler von 25 auf 5 Mikrometer und halbieren die Toleranz des Innenringdurchmessers auf 12 µm. Diese engeren Toleranzen verringern die Abweichungen im Eingriffsspiel des Deklinationsschneckenrads/Schneckengetriebes erheblich, wenn die Deklinationswelle gedreht wird.
